LS Ultracapacitor
стандартные модули
Стандартные модули
Заставочки
52
Суперконденсаторы
Стандартные модули
Наименование
Ёмкость
Напряжение
ESR
Габариты
Выводы
Конструктив
Article
Category
uc_calculator
UC_FAQ
uc_faq_form
uc_faq_form_page
uc_header
uc_news
uc_order_form
uc_rfq_form
Ultracapacitor
User
User Group
- Выберите -
Дискретная ячейка
Стандартный модуль
LSUM 0380R8L 0002F EA
2 Ф
380.80 В
650.00 мОм
750 × 191 × 163 мм
Резьба
Призматический
Суперконденсатор LS Mtron LSUM 0380R8L 0002F EA
Ёмкость
Номинальная
2 Ф
Допустимое отклонение
0…20%
Напряжение
Номинальное
380.80 В
Пиковое
408.00 В
Ток
Действующее значение (ΔT = 15 °C)
7.00 А
Действующее значение (ΔT = 40 °C)
12.00 А
Пиковый
180.00 А
Утечки
< 12.00 мА
Энергетическая ёмкость
50.400 Вт*ч
Внутреннее сопротивление
DC
650.00 мОм
AC (1кГц)
0.00 мОм
Допустимое отклонение
в пределах указанных значений
Термическое сопротивление
0.00 °C/Вт
Температурный диапазон
Рабочий
-40…+65 °C
Хранение
-40…+70 °C
Ресурс
Δ Ёмкость: 20%
Δ ESR: 100%
+25 °C
10 лет / 500 000 циклов
+65 °C
1500 часов
Габариты
750 × 191 × 163 мм
Вес
18.400 кг
Сертификаты
ROHS, REACH, UL810A
Стандартные модули
82
lsum-0380r8l-0002f-ea
Стандартный модуль

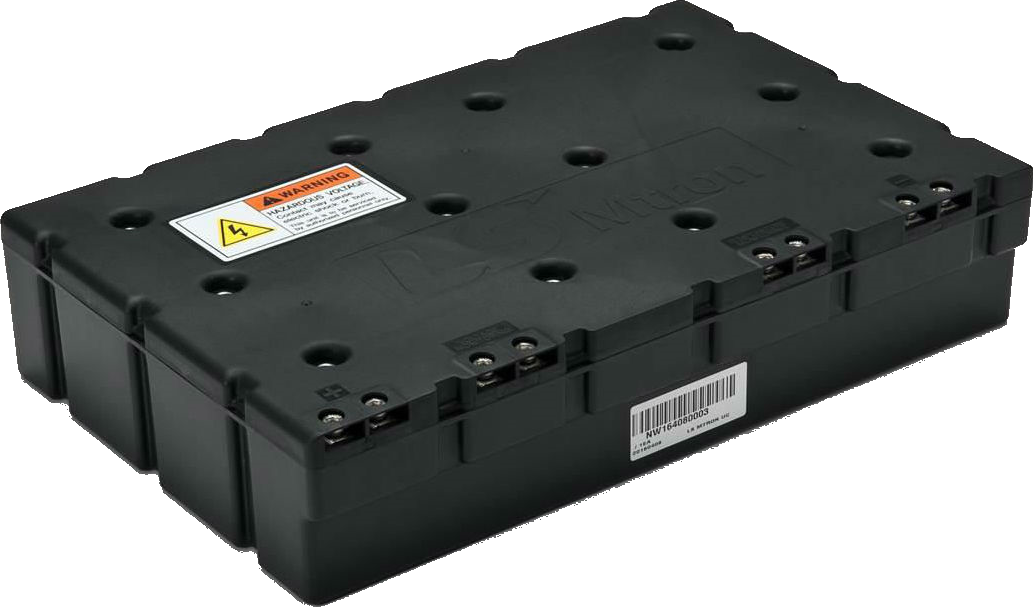

LSUM 168R0L 0005F EA
5 Ф
168.00 В
240.00 мОм
235 × 367 × 79 мм
Резьба
Призматический
Суперконденсатор LS Mtron LSUM 168R0L 0005F EA
Ёмкость
Номинальная
5 Ф
Допустимое отклонение
0…20%
Напряжение
Номинальное
168.00 В
Пиковое
180.00 В
Ток
Действующее значение (ΔT = 15 °C)
7.00 А
Действующее значение (ΔT = 40 °C)
12.00 А
Пиковый
200.00 А
Утечки
< 25.00 мА
Энергетическая ёмкость
22.700 Вт*ч
Внутреннее сопротивление
DC
240.00 мОм
AC (1кГц)
0.00 мОм
Допустимое отклонение
в пределах указанных значений
Термическое сопротивление
0.00 °C/Вт
Температурный диапазон
Рабочий
-40…+65 °C
Хранение
-40…+70 °C
Ресурс
Δ Ёмкость: 20%
Δ ESR: 100%
+25 °C
10 лет / 500 000 циклов
+65 °C
1500 часов
Габариты
235 × 367 × 79 мм
Вес
6.500 кг
Сертификаты
ROHS, REACH, UL810A
Стандартные модули
81
lsum-168r0l-0005f-ea
Стандартный модуль

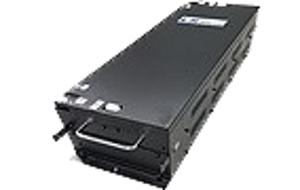

LSUM 162R4L 0015F EA
15 Ф
162.40 В
110.00 мОм
684 × 202 × 184 мм
Резьба
Призматический
Суперконденсатор LS Mtron LSUM 162R4L 0015F EA
Ёмкость
Номинальная
15 Ф
Допустимое отклонение
0…20%
Напряжение
Номинальное
162.40 В
Пиковое
174.00 В
Ток
Действующее значение (ΔT = 15 °C)
7.00 А
Действующее значение (ΔT = 40 °C)
12.00 А
Пиковый
460.00 А
Утечки
< 32.00 мА
Энергетическая ёмкость
56.700 Вт*ч
Внутреннее сопротивление
DC
110.00 мОм
AC (1кГц)
0.00 мОм
Допустимое отклонение
в пределах указанных значений
Термическое сопротивление
0.00 °C/Вт
Температурный диапазон
Рабочий
-40…+65 °C
Хранение
-40…+70 °C
Ресурс
Δ Ёмкость: 20%
Δ ESR: 100%
+25 °C
10 лет / 500 000 циклов
+65 °C
1500 часов
Габариты
684 × 202 × 184 мм
Вес
18.500 кг
Сертификаты
ROHS, REACH, UL810A
Стандартные модули
89
lsum-162r4l-0015f-ea
Стандартный модуль

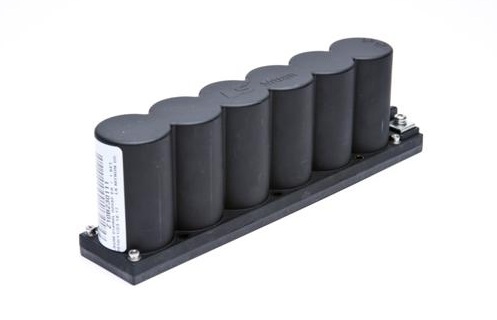

LSUM 016R8L 0058F EA
58 Ф
16.80 В
22.00 мОм
245 × 47 × 77 мм
Резьба
Призматический
Суперконденсатор LS Mtron LSUM 016R8L 0058F EA
Ёмкость
Номинальная
58 Ф
Допустимое отклонение
0…20%
Напряжение
Номинальное
16.80 В
Пиковое
18.00 В
Ток
Действующее значение (ΔT = 15 °C)
12.00 А
Действующее значение (ΔT = 40 °C)
20.00 А
Пиковый
200.00 А
Утечки
< 11.00 мА
Энергетическая ёмкость
2.300 Вт*ч
Внутреннее сопротивление
DC
22.00 мОм
AC (1кГц)
0.00 мОм
Допустимое отклонение
в пределах указанных значений
Термическое сопротивление
4.80 °C/Вт
Температурный диапазон
Рабочий
-40…+65 °C
Хранение
-40…+70 °C
Ресурс
Δ Ёмкость: 20%
Δ ESR: 100%
+25 °C
10 лет / 500 000 циклов
+65 °C
1500 часов
Габариты
245 × 47 × 77 мм
Вес
0.600 кг
Сертификаты
ROHS, REACH, UL810A
Стандартные модули
77
lsum-016r8l-0058f-ea
Стандартный модуль

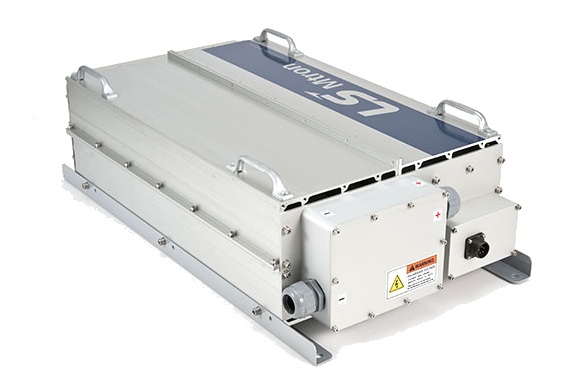

LSUM 129R6C 0062F EA
62 Ф
129.60 В
13.20 мОм
720 × 405 × 226 мм
Резьба
Призматический
Суперконденсатор LS Mtron LSUM 129R6C 0062F EA
Ёмкость
Номинальная
62 Ф
Допустимое отклонение
0…20%
Напряжение
Номинальное
129.60 В
Пиковое
136.80 В
Ток
Действующее значение (ΔT = 15 °C)
190.00 А
Действующее значение (ΔT = 40 °C)
260.00 А
Пиковый
2300.00 А
Утечки
< 27.00 мА
Энергетическая ёмкость
145.800 Вт*ч
Внутреннее сопротивление
DC
13.20 мОм
AC (1кГц)
0.00 мОм
Допустимое отклонение
в пределах указанных значений
Термическое сопротивление
0.04 °C/Вт
Температурный диапазон
Рабочий
-40…+65 °C
Хранение
-40…+70 °C
Ресурс
Δ Ёмкость: 20%
Δ ESR: 100%
+25 °C
10 лет / 500 000 циклов
+65 °C
1500 часов
Габариты
720 × 405 × 226 мм
Вес
53.000 кг
Сертификаты
ROHS, REACH, UL810A
Стандартные модули
75
lsum-129r6c-0062f-ea
Стандартный модуль

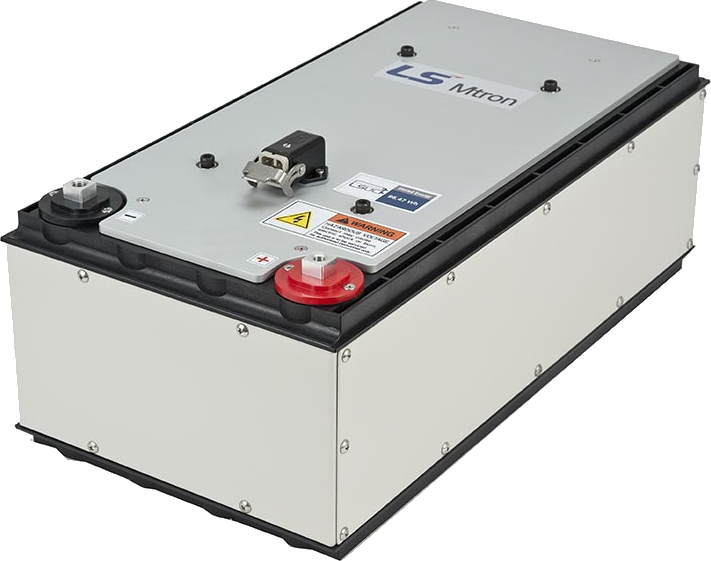

LSUM 086R4C 0093F EA
93 Ф
86.40 В
11.30 мОм
517 × 265 × 194 мм
Резьба
Призматический
Суперконденсатор LS Mtron LSUM 086R4C 0093F EA
Ёмкость
Номинальная
93 Ф
Допустимое отклонение
0…20%
Напряжение
Номинальное
86.40 В
Пиковое
91.20 В
Ток
Действующее значение (ΔT = 15 °C)
50.00 А
Действующее значение (ΔT = 40 °C)
80.00 А
Пиковый
1950.00 А
Утечки
< 120.00 мА
Энергетическая ёмкость
96.400 Вт*ч
Внутреннее сопротивление
DC
11.30 мОм
AC (1кГц)
0.00 мОм
Допустимое отклонение
в пределах указанных значений
Термическое сопротивление
0.00 °C/Вт
Температурный диапазон
Рабочий
-40…+65 °C
Хранение
-40…+70 °C
Ресурс
Δ Ёмкость: 20%
Δ ESR: 100%
+25 °C
10 лет / 500 000 циклов
+65 °C
1500 часов
Габариты
517 × 265 × 194 мм
Вес
26.000 кг
Сертификаты
ROHS, REACH, UL810A
Стандартные модули
76
lsum-086r4c-0093f-ea
Стандартный модуль
LSUM 048R6C 0166F EA DC
166 Ф
48.60 В
5.00 мОм
195 × 420 × 175 мм
Резьба
Призматический

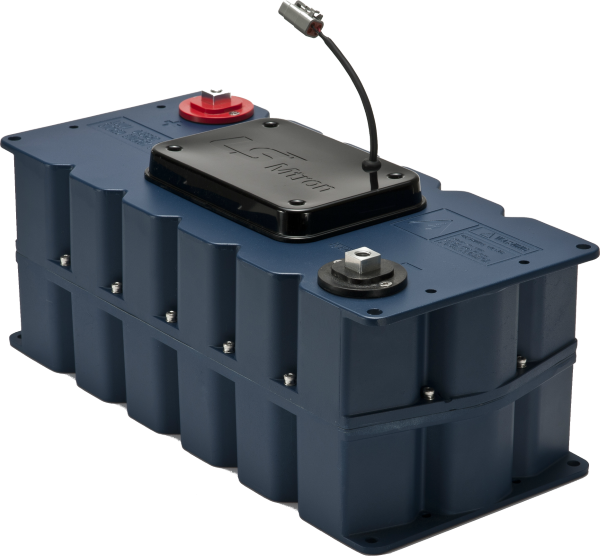

Суперконденсатор LS Mtron LSUM 048R6C 0166F EA DC
Ёмкость
Номинальная
166 Ф
Допустимое отклонение
0…20%
Напряжение
Номинальное
48.60 В
Пиковое
51.30 В
Ток
Действующее значение (ΔT = 15 °C)
80.00 А
Действующее значение (ΔT = 40 °C)
130.00 А
Пиковый
2200.00 А
Утечки
< 5.00 мА
Энергетическая ёмкость
54.500 Вт*ч
Внутреннее сопротивление
DC
5.00 мОм
AC (1кГц)
0.00 мОм
Допустимое отклонение
в пределах указанных значений
Термическое сопротивление
0.00 °C/Вт
Температурный диапазон
Рабочий
-40…+65 °C
Хранение
-40…+70 °C
Ресурс
Δ Ёмкость: 20%
Δ ESR: 100%
+25 °C
10 лет / 500 000 циклов
+65 °C
1500 часов
Габариты
195 × 420 × 175 мм
Вес
14.000 кг
Сертификаты
ROHS, REACH, UL810A
Стандартные модули
86
lsum-048r6c-0166f-ea-dc
Стандартный модуль
LSUM 048R6C 0166F EA YJ
166 Ф
48.60 В
5.00 мОм
471 × 418 × 71 мм
Резьба
Призматический

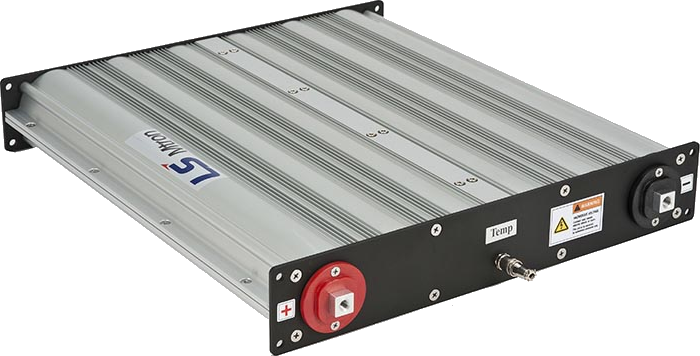

Суперконденсатор LS Mtron LSUM 048R6C 0166F EA YJ
Ёмкость
Номинальная
166 Ф
Допустимое отклонение
0…20%
Напряжение
Номинальное
48.60 В
Пиковое
51.30 В
Ток
Действующее значение (ΔT = 15 °C)
130.00 А
Действующее значение (ΔT = 40 °C)
200.00 А
Пиковый
2200.00 А
Утечки
< 5.00 мА
Энергетическая ёмкость
54.500 Вт*ч
Внутреннее сопротивление
DC
5.00 мОм
AC (1кГц)
0.00 мОм
Допустимое отклонение
в пределах указанных значений
Термическое сопротивление
0.00 °C/Вт
Температурный диапазон
Рабочий
-40…+65 °C
Хранение
-40…+70 °C
Ресурс
Δ Ёмкость: 20%
Δ ESR: 100%
+25 °C
10 лет / 500 000 циклов
+65 °C
1500 часов
Габариты
471 × 418 × 71 мм
Вес
17.200 кг
Сертификаты
ROHS, REACH, UL810A
Стандартные модули
87
lsum-048r6c-0166f-ea-yj
Стандартный модуль
LSUM 051R3C 0166F EA
166 Ф
51.30 В
5.00 мОм
590 × 136 × 181 мм
Резьба
Призматический
Суперконденсатор LS Mtron LSUM 051R3C 0166F EA
Ёмкость
Номинальная
166 Ф
Допустимое отклонение
0…20%
Напряжение
Номинальное
51.30 В
Пиковое
54.00 В
Ток
Действующее значение (ΔT = 15 °C)
60.00 А
Действующее значение (ΔT = 40 °C)
100.00 А
Пиковый
2300.00 А
Утечки
< 28.50 мА
Энергетическая ёмкость
60.700 Вт*ч
Внутреннее сопротивление
DC
5.00 мОм
AC (1кГц)
0.00 мОм
Допустимое отклонение
в пределах указанных значений
Термическое сопротивление
0.00 °C/Вт
Температурный диапазон
Рабочий
-40…+65 °C
Хранение
-40…+70 °C
Ресурс
Δ Ёмкость: 20%
Δ ESR: 100%
+25 °C
10 лет / 500 000 циклов
+65 °C
1500 часов
Габариты
590 × 136 × 181 мм
Вес
12.000 кг
Сертификаты
ROHS, REACH, UL810A
Стандартные модули
88
lsum-051r3c-0166f-ea
Стандартный модуль
LSUM 016R2C 0250F EA AG
250 Ф
16.20 В
2.00 мОм
311 × 166 × 70 мм
Резьба
Призматический

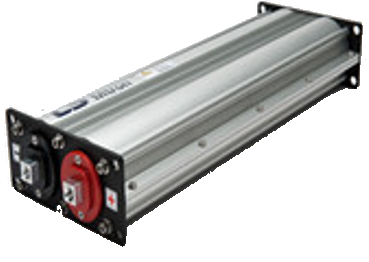

Суперконденсатор LS Mtron LSUM 016R2C 0250F EA AG
Ёмкость
Номинальная
250 Ф
Допустимое отклонение
0…20%
Напряжение
Номинальное
16.20 В
Пиковое
17.10 В
Ток
Действующее значение (ΔT = 15 °C)
90.00 А
Действующее значение (ΔT = 40 °C)
150.00 А
Пиковый
1300.00 А
Утечки
< 3.00 мА
Энергетическая ёмкость
9.100 Вт*ч
Внутреннее сопротивление
DC
2.00 мОм
AC (1кГц)
0.00 мОм
Допустимое отклонение
в пределах указанных значений
Термическое сопротивление
0.00 °C/Вт
Температурный диапазон
Рабочий
-40…+65 °C
Хранение
-40…+70 °C
Ресурс
Δ Ёмкость: 20%
Δ ESR: 100%
+25 °C
10 лет / 500 000 циклов
+65 °C
1500 часов
Габариты
311 × 166 × 70 мм
Вес
3.900 кг
Сертификаты
ROHS, REACH, UL810A
Стандартные модули
83
lsum-016r2c-0250f-ea-ag
Стандартный модуль

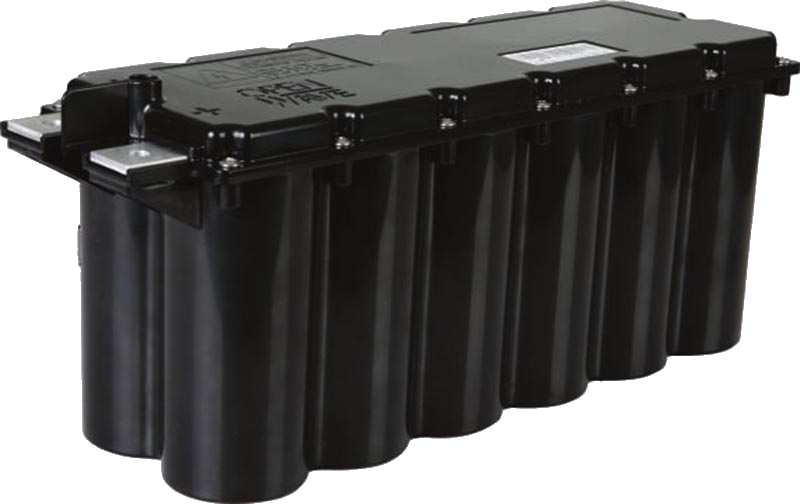

LSUM 032R4C 0250F EA
250 Ф
32.40 В
3.30 мОм
137 × 427 × 184 мм
Резьба
Призматический
Суперконденсатор LS Mtron LSUM 032R4C 0250F EA
Ёмкость
Номинальная
250 Ф
Допустимое отклонение
0…20%
Напряжение
Номинальное
32.40 В
Пиковое
34.20 В
Ток
Действующее значение (ΔT = 15 °C)
90.00 А
Действующее значение (ΔT = 40 °C)
150.00 А
Пиковый
2200.00 А
Утечки
< 11.00 мА
Энергетическая ёмкость
36.500 Вт*ч
Внутреннее сопротивление
DC
3.30 мОм
AC (1кГц)
0.00 мОм
Допустимое отклонение
в пределах указанных значений
Термическое сопротивление
0.00 °C/Вт
Температурный диапазон
Рабочий
-40…+65 °C
Хранение
-40…+70 °C
Ресурс
Δ Ёмкость: 20%
Δ ESR: 100%
+25 °C
10 лет / 500 000 циклов
+65 °C
1500 часов
Габариты
137 × 427 × 184 мм
Вес
10.000 кг
Сертификаты
ROHS, REACH, UL810A
Стандартные модули
84
lsum-032r4c-0250f-ea
Стандартный модуль
LSUM 016R2C 0500F EA
500 Ф
16.20 В
1.70 мОм
416 × 67 × 176 мм
Резьба
Призматический

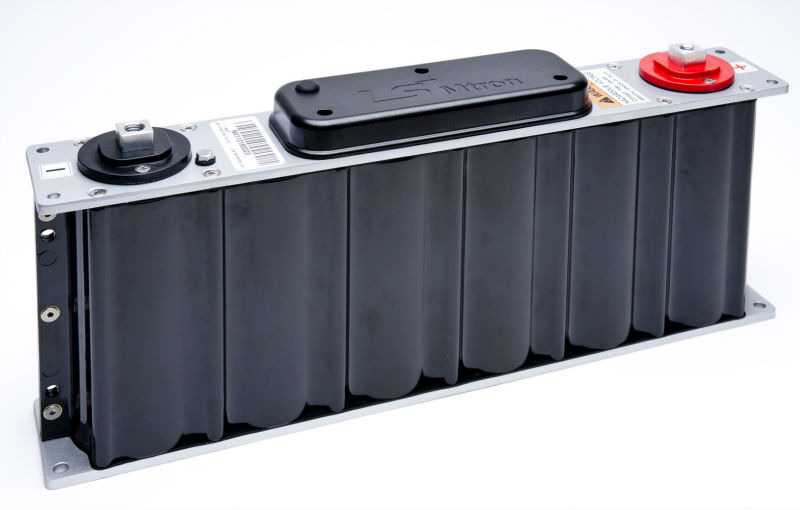

Суперконденсатор LS Mtron LSUM 016R2C 0500F EA
Ёмкость
Номинальная
500 Ф
Допустимое отклонение
0…20%
Напряжение
Номинальное
16.20 В
Пиковое
17.10 В
Ток
Действующее значение (ΔT = 15 °C)
122.00 А
Действующее значение (ΔT = 40 °C)
200.00 А
Пиковый
9500.00 А
Утечки
< 5.00 мА
Энергетическая ёмкость
18.200 Вт*ч
Внутреннее сопротивление
DC
1.70 мОм
AC (1кГц)
0.00 мОм
Допустимое отклонение
в пределах указанных значений
Термическое сопротивление
0.60 °C/Вт
Температурный диапазон
Рабочий
-40…+65 °C
Хранение
-40…+70 °C
Ресурс
Δ Ёмкость: 20%
Δ ESR: 100%
+25 °C
10 лет / 500 000 циклов
+65 °C
1500 часов
Габариты
416 × 67 × 176 мм
Вес
5.100 кг
Сертификаты
ROHS, REACH, UL810A
Стандартные модули
74
lsum-016r2c-0500f-ea
Стандартный модуль
LSUM 016R2C 0500F EA AG
500 Ф
16.20 В
1.70 мОм
470 × 166 × 70 мм
Резьба
Призматический

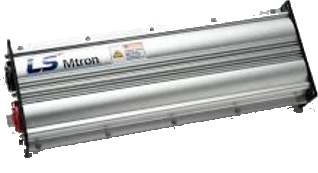

Суперконденсатор LS Mtron LSUM 016R2C 0500F EA AG
Ёмкость
Номинальная
500 Ф
Допустимое отклонение
0…20%
Напряжение
Номинальное
16.20 В
Пиковое
17.10 В
Ток
Действующее значение (ΔT = 15 °C)
120.00 А
Действующее значение (ΔT = 40 °C)
200.00 А
Пиковый
2100.00 А
Утечки
< 5.00 мА
Энергетическая ёмкость
18.200 Вт*ч
Внутреннее сопротивление
DC
1.70 мОм
AC (1кГц)
0.00 мОм
Допустимое отклонение
в пределах указанных значений
Термическое сопротивление
0.00 °C/Вт
Температурный диапазон
Рабочий
-40…+65 °C
Хранение
-40…+70 °C
Ресурс
Δ Ёмкость: 20%
Δ ESR: 100%
+25 °C
10 лет / 500 000 циклов
+65 °C
1500 часов
Габариты
470 × 166 × 70 мм
Вес
5.900 кг
Сертификаты
ROHS, REACH, UL810A
Стандартные модули
85
lsum-016r2c-0500f-ea-ag
Стандартный модуль
